铜和铝以及截面不相同的导体如何连接?

时间:2024-04-19浏览:

1.铜铝导体的对接方法

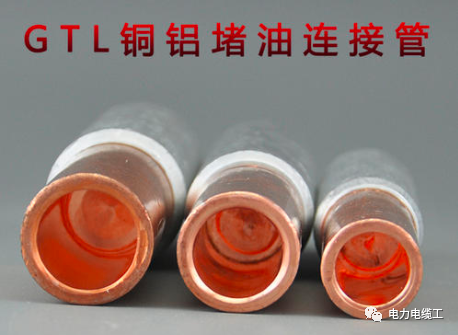

  铜铝两种导体对接,可采用铜铝过渡接管。(注:铜和铝连接时,由于两种金属的标准电极电位相差较大(铜为+0.334V,铝为-1.33V,当铜和铝接触面上有电解液存在时,将形成以铝为负极、铜为正极的原电池,使铝产生电化腐蚀,从而使接触电阻增加,故应尽量避免使用铜芯电缆和铝芯电缆的对接。这种接管是用紫铜棒和铝棒经摩擦焊接或闪光焊接(注:焊接后金属铜与金属铝之间没有缝隙,无法接触空气中的水等电解液,杜绝了电化学腐蚀),而后经车制成适合一定截面的连接管,以压接法连接。铜铝两种导体对接,也可以采用经镀锡的铜连接管,以压接法连接(注:采用一端镀锡的铜线作过渡接头,铝线与镀锡的铜线连接,由于锡铝的电位差较小,电化腐蚀情况有所改善)。



2.截面不相同的导体连接

  1)两种不同截面的铜导体相连接,可采用开口或有浇注孔的铜接管,以锡焊法连接;也可以用紫铜棒车制成适合大小截面的连接管,以压接法连接。

  2)不同截面的铝导体相连接,可采用铝棒经车制成适合大小截面的连接管,以压接法连接。

(注:对于其他非标准电缆截面之间的连接,应遵循******电流量应由最小截面或相应最小截面取决的基本原则。对于分支接头盒,分支处两个或多个分支截截面积之和应等于或小于主干线电缆截面积。)

  3)不同截面的铜导体和铝导体连接,可采用铜棒经车制成适合大小截面的连接管,镀锡后,以压接法连接。图3-6185mm²铝导体和120mm²铜导体相连接的镀锡铜接管。(注:根据电缆载流量可知,铜铝接管截面也应有所不同,相差一级,例如185mm²铝芯和150mm²铜芯。)





【免责声明】本文来源于节选自《电力电缆安装运行技术问答》,转载出于传递和分享更多信息之目的,并不意味着赞同其观点或对其内容真实性负责,文章仅供参考。如本网站转载内容涉及版权等问题,请速与我们取得联系,我们将及时修改或删除
